[Holger]

Порывшись по Интернету, и частично сумев просмотреть на http://books.google.com книгу "Medieval furniture: plans and instructions for historical reproductions" толком ничего по конструкции замков не нашел.
Вполне разобрался для чего такие хитрые запилы на бороде ключа, как они действуют...
Но вот нормальной схемы, чтобы принять ее как руководство к действию -нет.

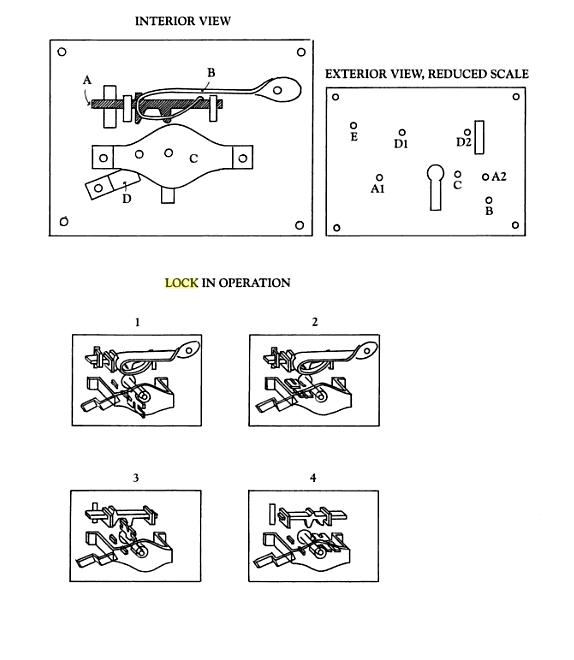

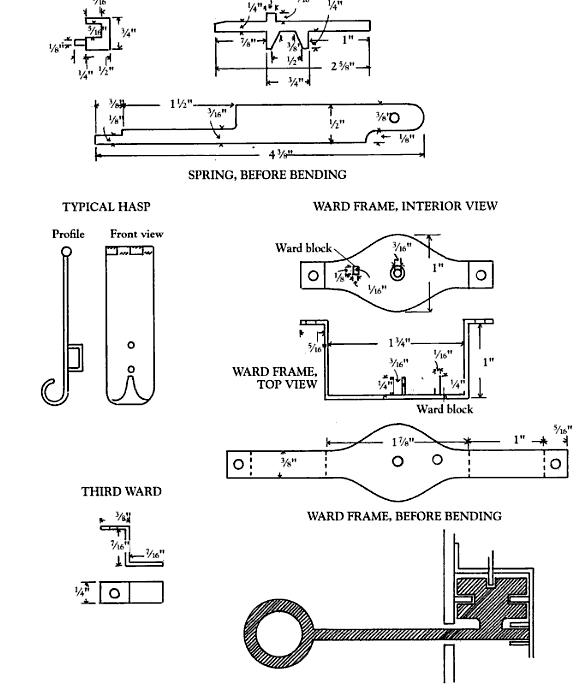

В вышеупомянутой книге нарисован, очень похоже, замок томпольного типа.
Найти термин на английском сходу не получилось (за политехническим словарем нужно завтра идти на работу) - кто подскажет буду очень признателен.

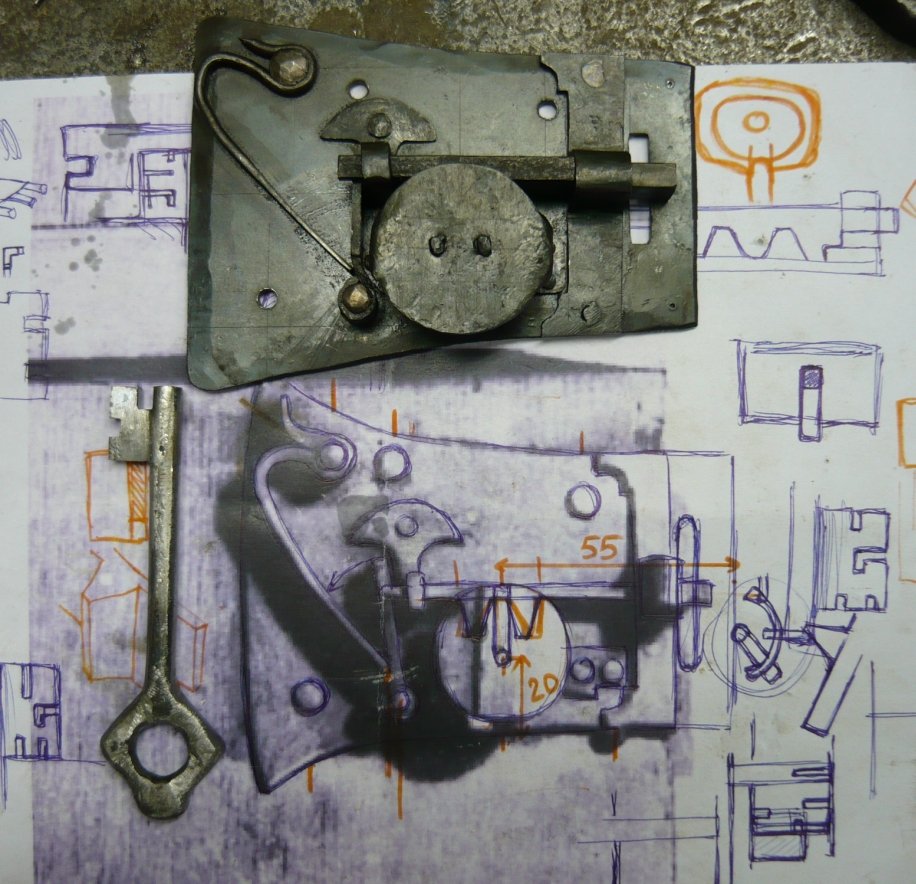

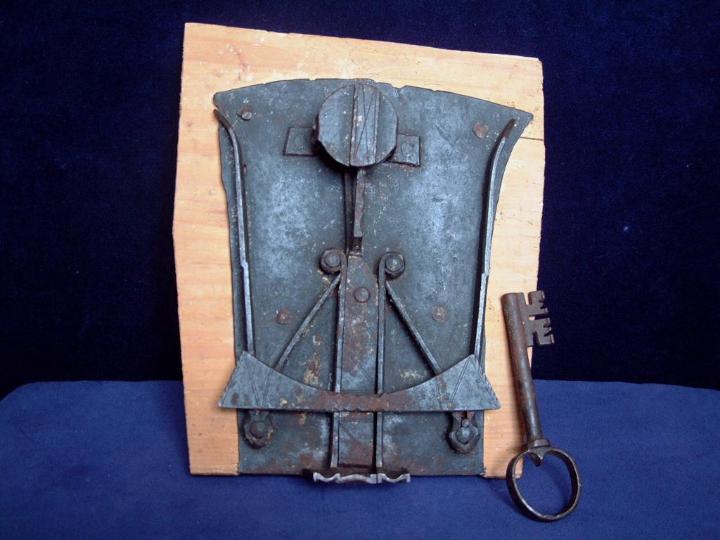

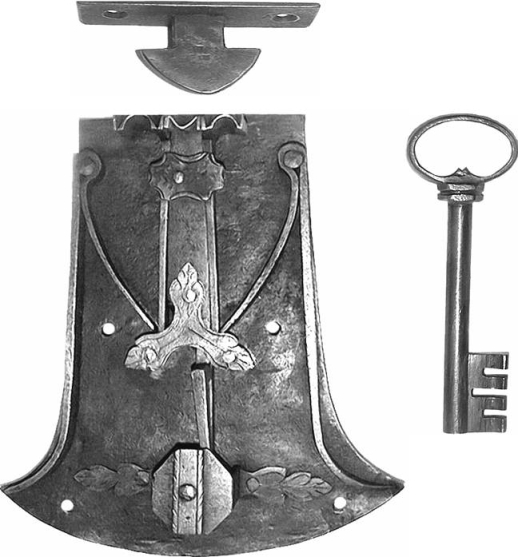

Мало того, что я до конца не могу понять воздействие ключа на пружину (с ригелем все ясно), весьма похоже что есть замки и другого типа конструкции - ниже привожу фотографии. Они более похожи на средневековые, если судить по замку с Бильдендекса -
http://www.bildindex...MI13619g09a.jpg
У немцев похожий на такой тип замок называется "Truhenschloss" - очевидно это и будет самый правильный средневековый замок...

Может быть тема с замками кому то еще интересна, есть информация, которой не жалко поделится? Нормальная ракладка конструкции интересует конечно же...

Прикрепленные миниатюры

•
•
•
•
•

[SkogTroll]

Видел замок из той книжки, на грюнвальдской ярманке... Только без "секреток"... там ключ на пружину никак не воздействовал- он сдвигал сам ригель, а пружина удерживала ригель на месте от легкой тряски и гравитации.
но при должной ловкости можно сделать так, что бородка замка сначала поднимает пружину, потом двигает ригель.
Сам интересовался этой темой, но нашел только несколько разобраных замков с бильдиндекса и эту вот схемку.

[Ollie]

Holger аписал:

Может быть тема с замками кому то еще интересна, есть информация, которой не жалко поделится?

Легко:
















[SkogTroll]

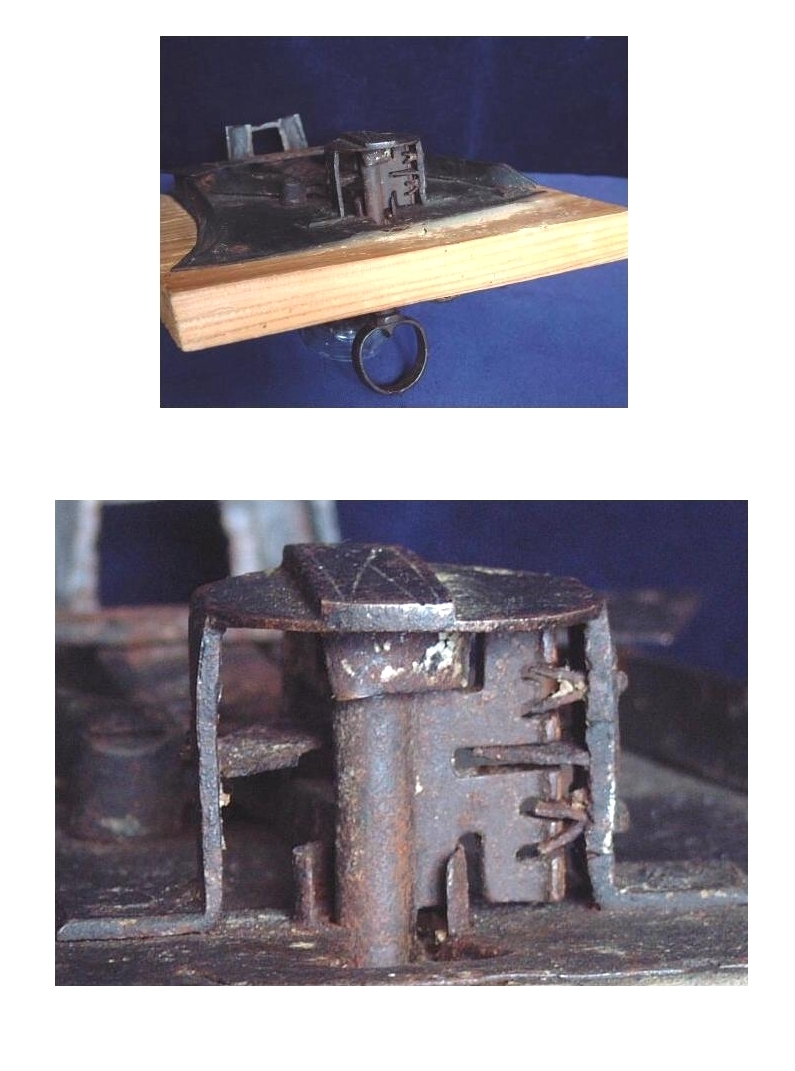

Еще на херманн-хисторике в одном из недавних аукционов несколько замков было, даже с видом на механизм.
К сожалению такое зрелище, никак не проясняет принцип работы...

[Arii_ets]

Да, фотографий замков с внешней стороны довольно много, но вот как это всё работает большой вопрос.

[Ollie]

Arii_ets писал:

Да, фотографий замков с внешней стороны довольно много, но вот как это всё работает большой вопрос.

Если принцип работы механизмов средневековых замков действительно настолько интересует, то все просто. Надо прокатиться в город Нюрнберг и посетить Германский музей. Есть там залы, посвященные различным профессиям средневековья, в том числе и изготовителям слесарно-замочных изделий. Есть там масса замков, в разрезе, вскрытых и т.д. То есть там все наглядно, все можно понять. Единственный недостаток, что почти нет экспонатов раньше начала 16 века.

Изменено: Ollie, 30 Сентябрь 2010 - 12:17

[vistozza]

отдельный респект автору. толкнул нужную тему. в замках соображаю тока не раньше периода конца 20 века)))
будем разбираться)кровь из носу к сезону нужен сундук) спасибо за инфу)

[Holger]

В Нюрнберг не поехал, не нашлось попутного танка...
В принципе в работе замка разобрался.

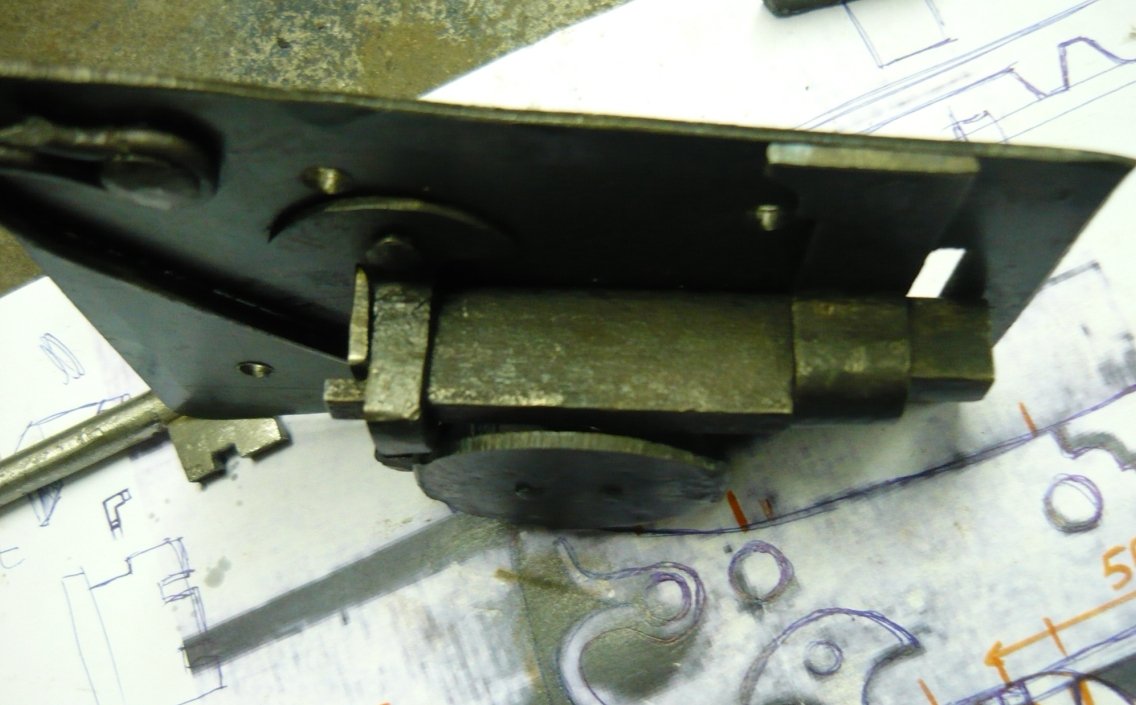

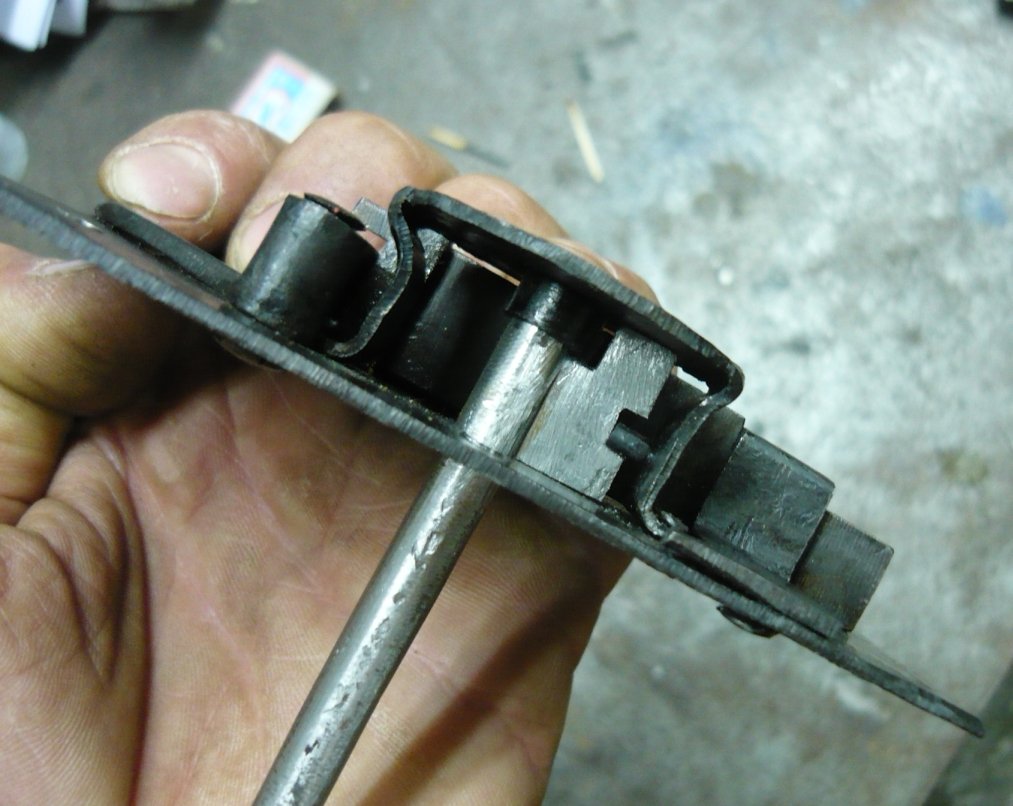

Н фото сам механизм, без секрета - то есть деталь с всевозможными выпорами, которые и формируют рисунок на бородке ключа - пока не смонтирована.
Прототипом послужил замок с Бильдендекса, ссылка в первом посте.
Время работы - шесть часов.

Прикрепленные миниатюры

•
•
•
•

[SkogTroll]

честно говоря, по принципу действия скорее похоже на замок из книжки...

[Holger]

Я так понимаю, принцип действия у всех замков того времени примерно одинаков.
Ключ сдвигает ригель. Все секреты, препятствующие свободному доступу бородки ключа, к зацепу на ригеле, находятся на корпусе замка.
Горизонтально и вертикально расположенные штырьки, в том числе сложнопрофилированые (это они формируют такой интересный вариант как крестообразные прорези в бородке ключа).
В изготовленном варианте привлекает то, что можно обойтись без ленточной пружины.

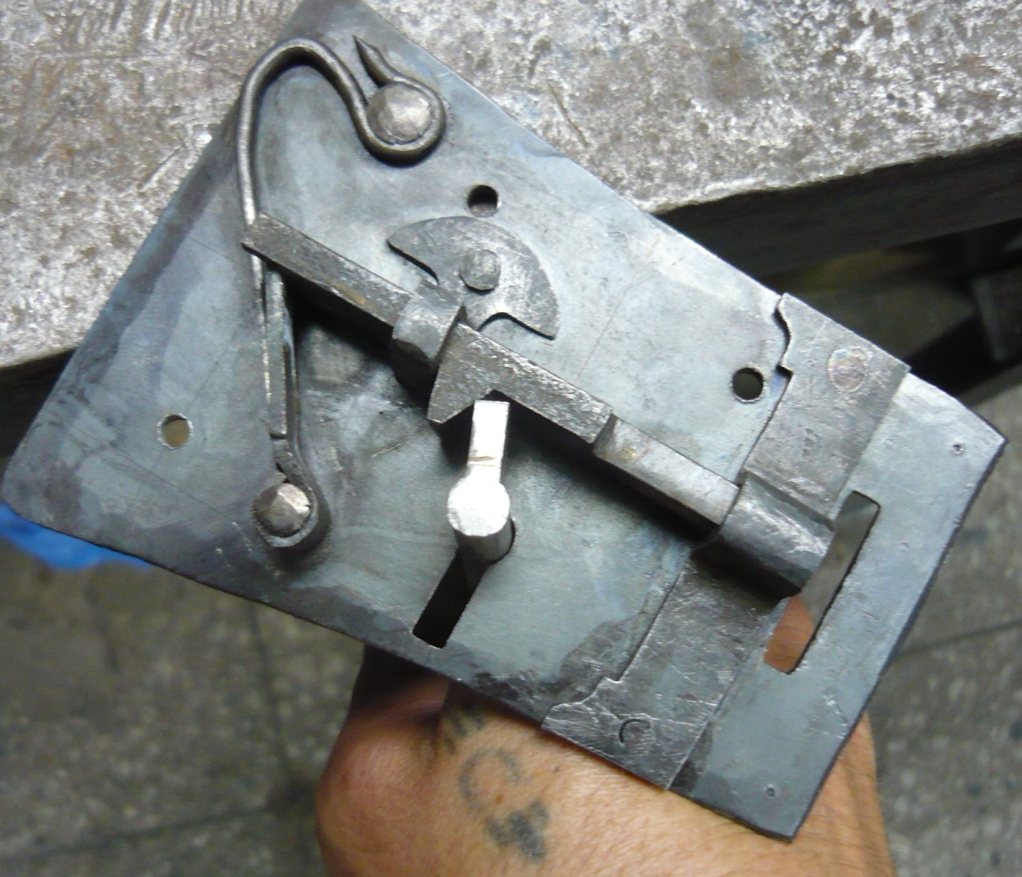

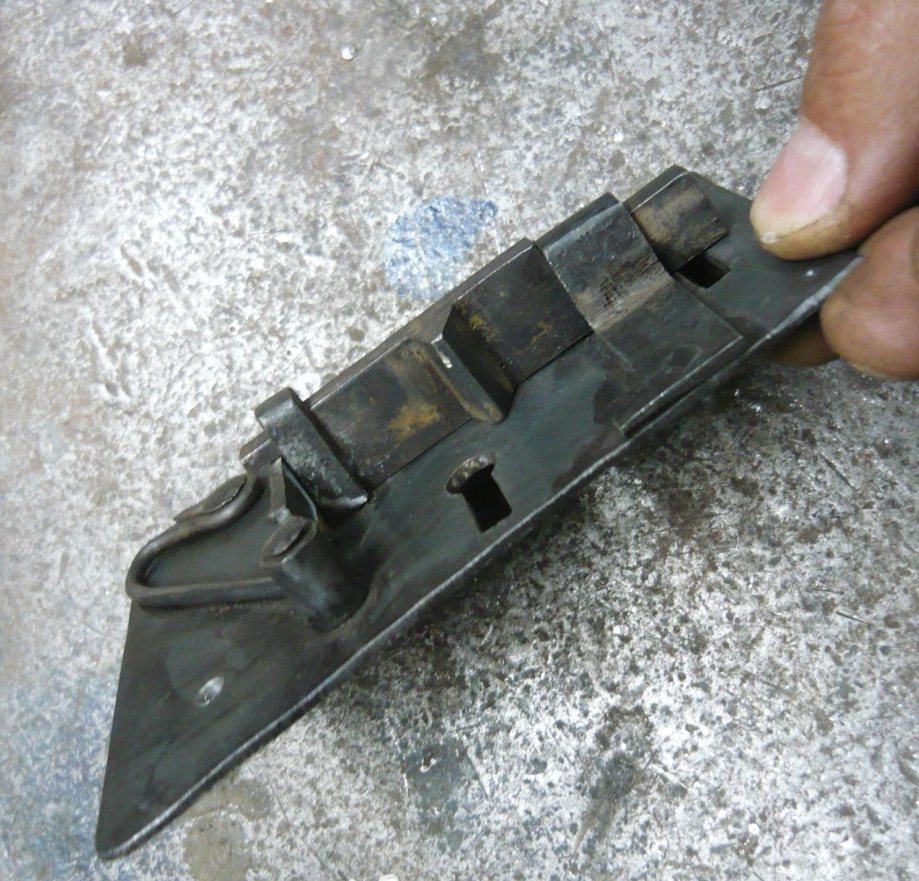

Вот еще один замок - совершенно простой, такого же типа как на фото с Бильдендекса -

Прикрепленные миниатюры

•

[SkogTroll]

\\ Вот еще один замок - совершенно простой,
Шармааан!
как я понимаю, наклепанный "секрет" скрывает выступ на ригеле, а кольцо в правой части- для открывания изнутри?
Пружина постоянно воздействует на замок, и как только перестать прикладывать усилие на ключ- оно норовит захлопнуться?

[Holger]

По всем вопросам - "да".
Сегодня не успел сфотографировать доделанный замок - так что уже завтра...

[Holger]

Итог.
+3 часа на изготовление «секрета». Можно быстрее, если оптимизировать процесс (об этом ниже).
Если кто-то заинтересован в порядке изготовления есть несколько наработок.

Порядок изготовления вижу таким:
1) протачивается замочная скважина;
2) изготовляется корпус "секрета" с центрующим фланцем;
3) изготовляется ключ (без дополнительных пропилов, только под фланец);
4) размечаются, изготовляются и устанавливаются все дополнительные выпоры в "секрете";
5) ключ подгоняется под "секрет";
6) изготовляется ригель и крепление для него;
7) совмещается с ходом ключа, размечается отверстие под замыкающую скобу;
8) отверстие под скобу прорезается, монтируется ригель;
9) размечаются и изготовляются рычаг и пружина;
10) окончательная сборка всех деталей (можно монтировать вначале на болтиках, но я все садил сразу по месту).

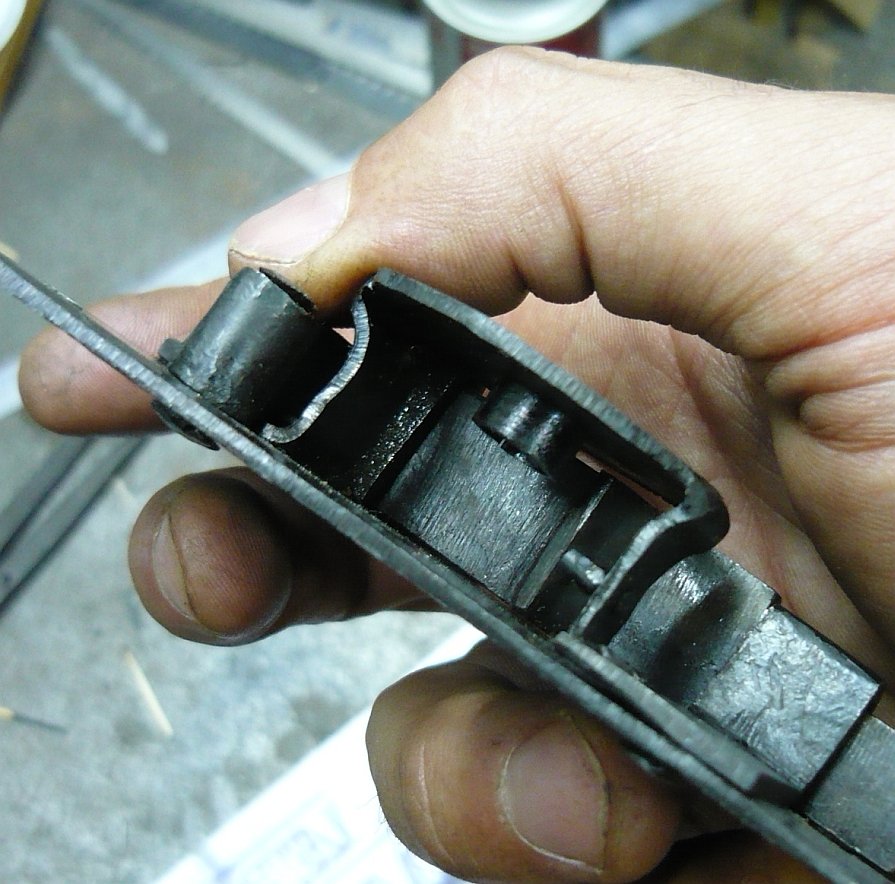

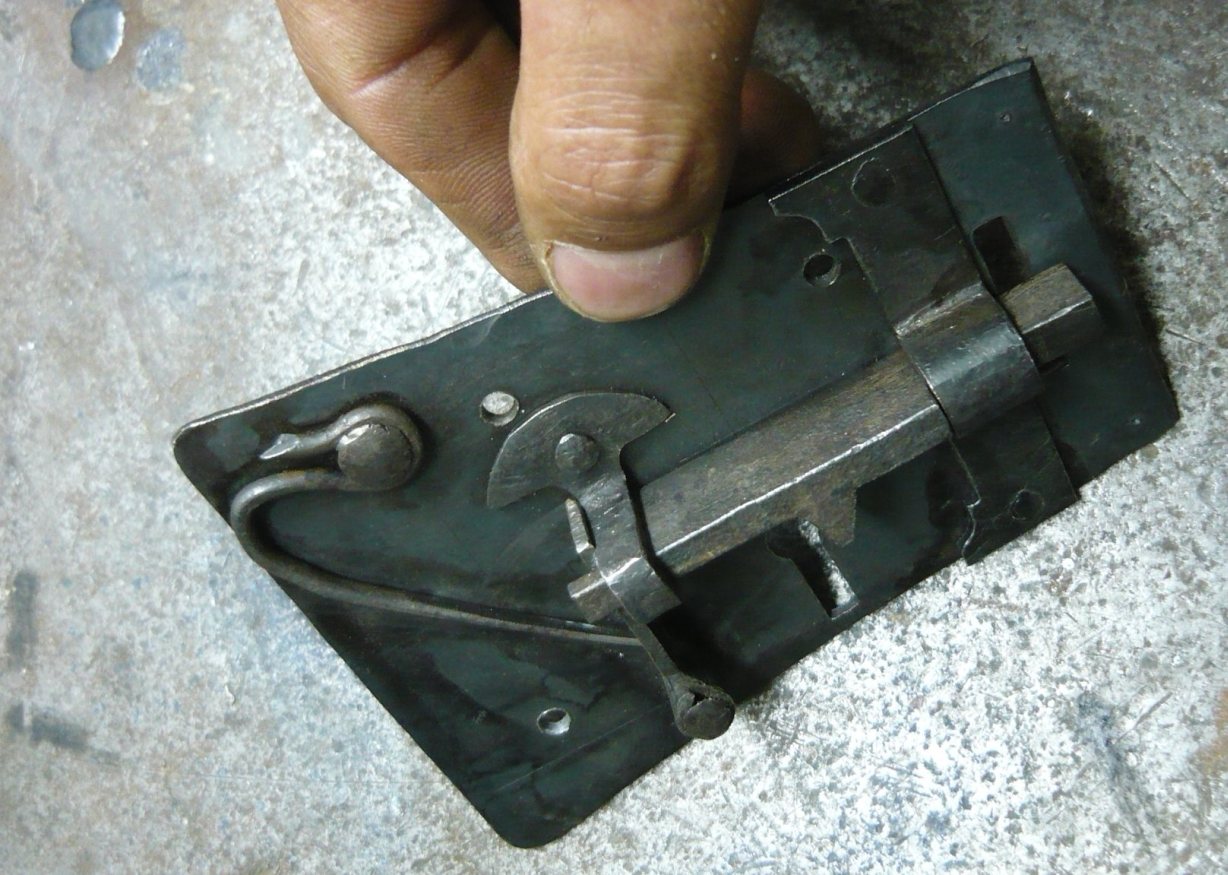

Как видно на фото в теме, изначально я пошел иным путем - пружина, рычаг и ригель были смонтированы вначале, а "секрет" вставил в оставшееся место. Было не очень удобно клепать корпус "секрета", вообще подгонка его по месту стала несколько затруднительна.
Поэтому рекомендую расписанный выше порядок, хотя, конечно же, это не аксиома.
Плотно подогнанный ключ между основой замка и "секретом", ходит без проблем, но силы пружины уже не хватает, чтобы произвольно вернуть ригель обратно, когда давление на ключ прекращается. Если сделать зазор чуть более свободным, пружина будет автоматически захлопывать ригель, проворачивая ключ (который перестали вращать и удерживать в пальцах) обратно.

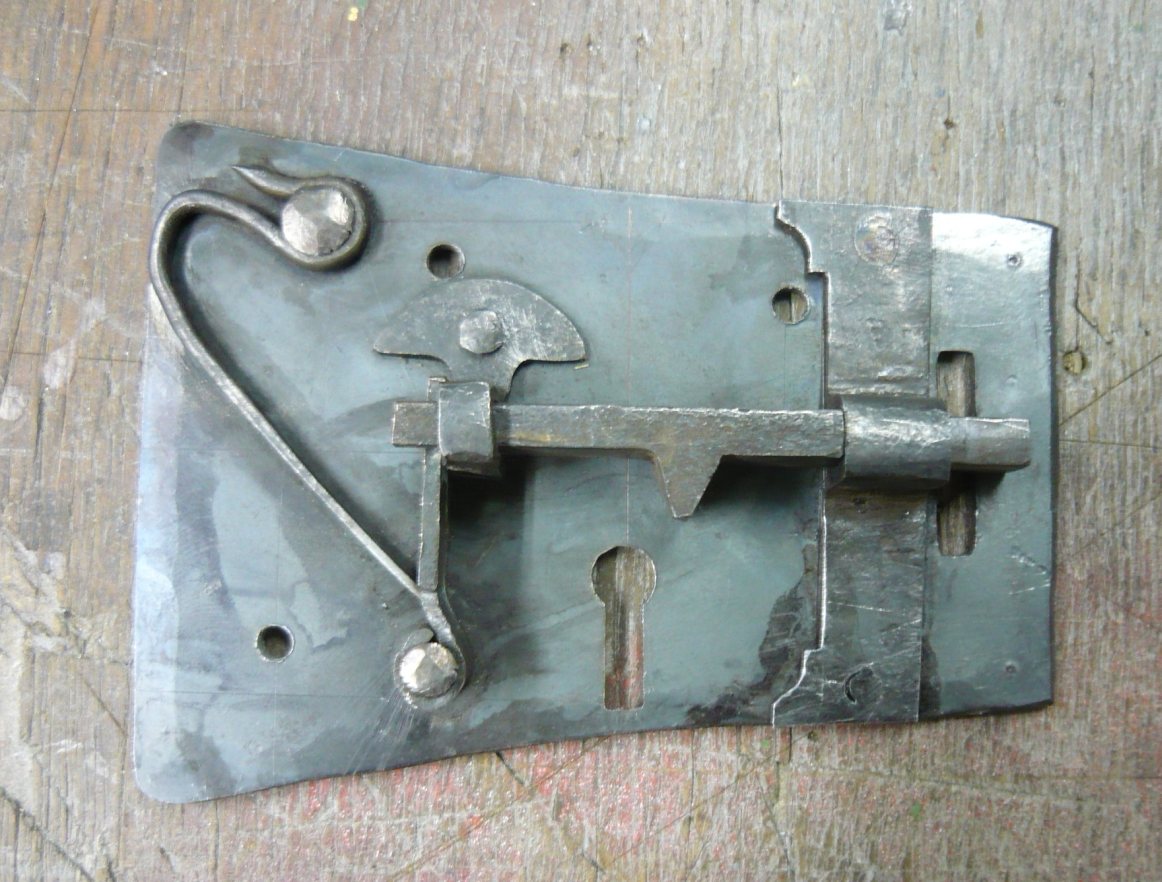

Прикрепленные миниатюры

•
•
•
•

[SkogTroll]

А из чего была пружина, если не секрет?

просто кусок марочной стали, или что-то из хозбыта пошло в дело?

[Kuznetc]

господа, а как бы сделать замок с таким секретом чтобы его нельзя было открыить простым кривым гвоздем? наверняка именно для этого и делали хитрый секрет!

[Holger]

Пружина - сталистая проволока, на горячию согнутая, потом отожженная/закаленная.
Kuznetc

как бы сделать замок с таким секретом чтобы его нельзя было открыить простым кривым гвоздем

Количеством выпоров - штырьков, иногда весьма сложного профиля, преграждающим прямой доступ к ригелю.
Кстати, большинство ключей весьма простой формы, и судя по бородкам их конструкция весьма однообразна -

Прикрепленные миниатюры

•

[Pehotinec]

Думаю, что для интерисующихся этой тематикой данная ссылка будет не безразлична:
http://www.vikingswo...ted=1#post74584

[Ollie]

К сожалению, я не фотографировал все замки-экспонаты Грманского музея, но кое-что уже нашел. Это дает неплохое представление о конструкции:
1539 год

Середина 16 века


Рубеж-16-17 веков


это уже 18 век

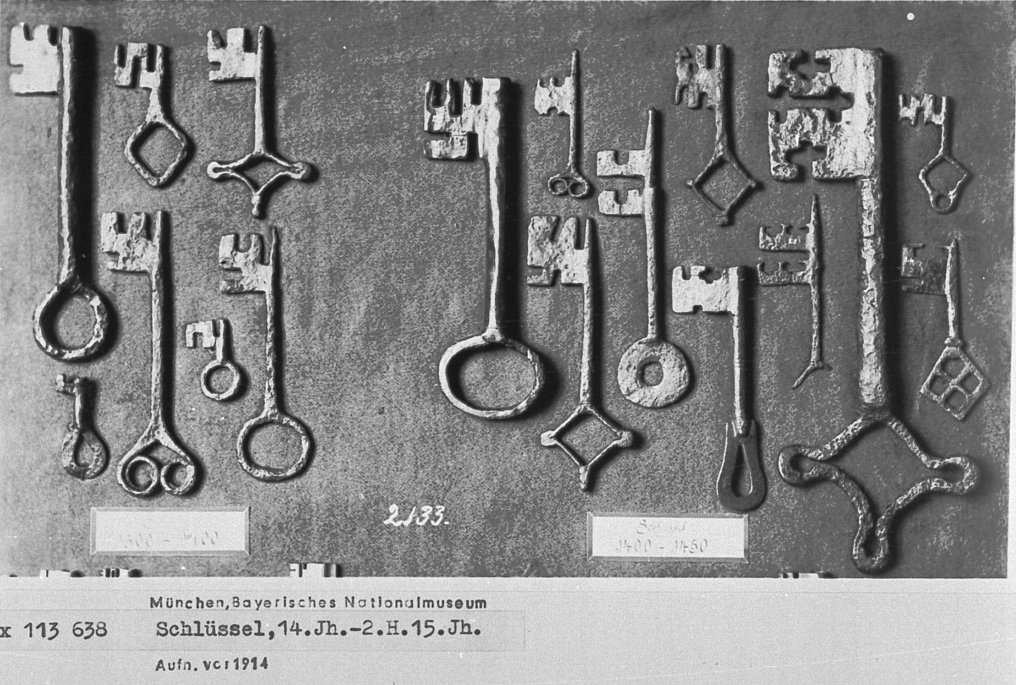

ключи


вывеска мастерской замочника




[Ollie]

Нашлась еще одна фотография с парой интересныз ключена на 15-16 века.


[Ollie]

И еще замочно-скобянные изделия. Ключ железный Флоренция, конец 15 века.


Врезной замок с ключем от сундука, Испания, нач. 16 века




Испанский навесной замок, 1526 год
