Всем - доброго времени суток!

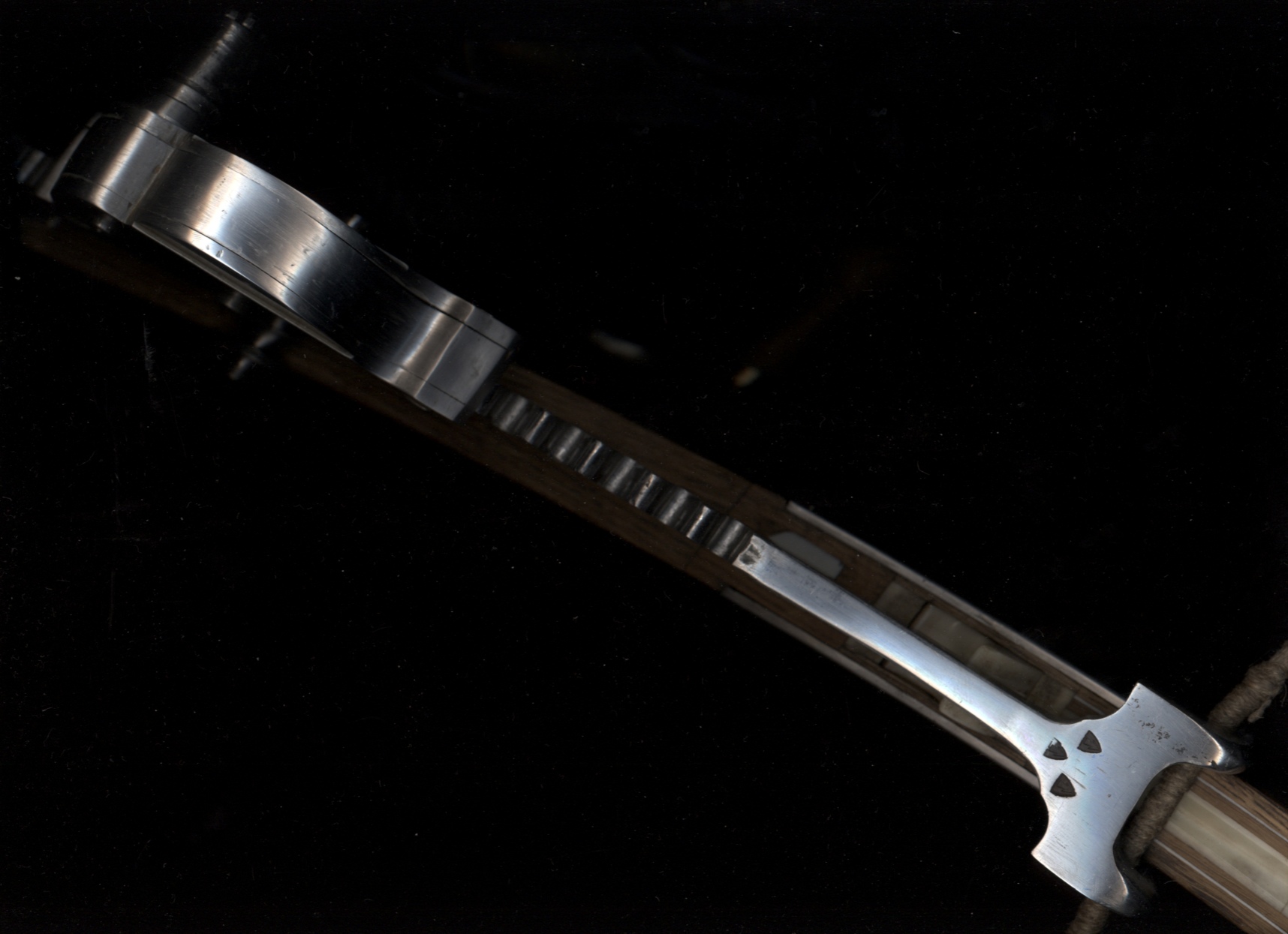

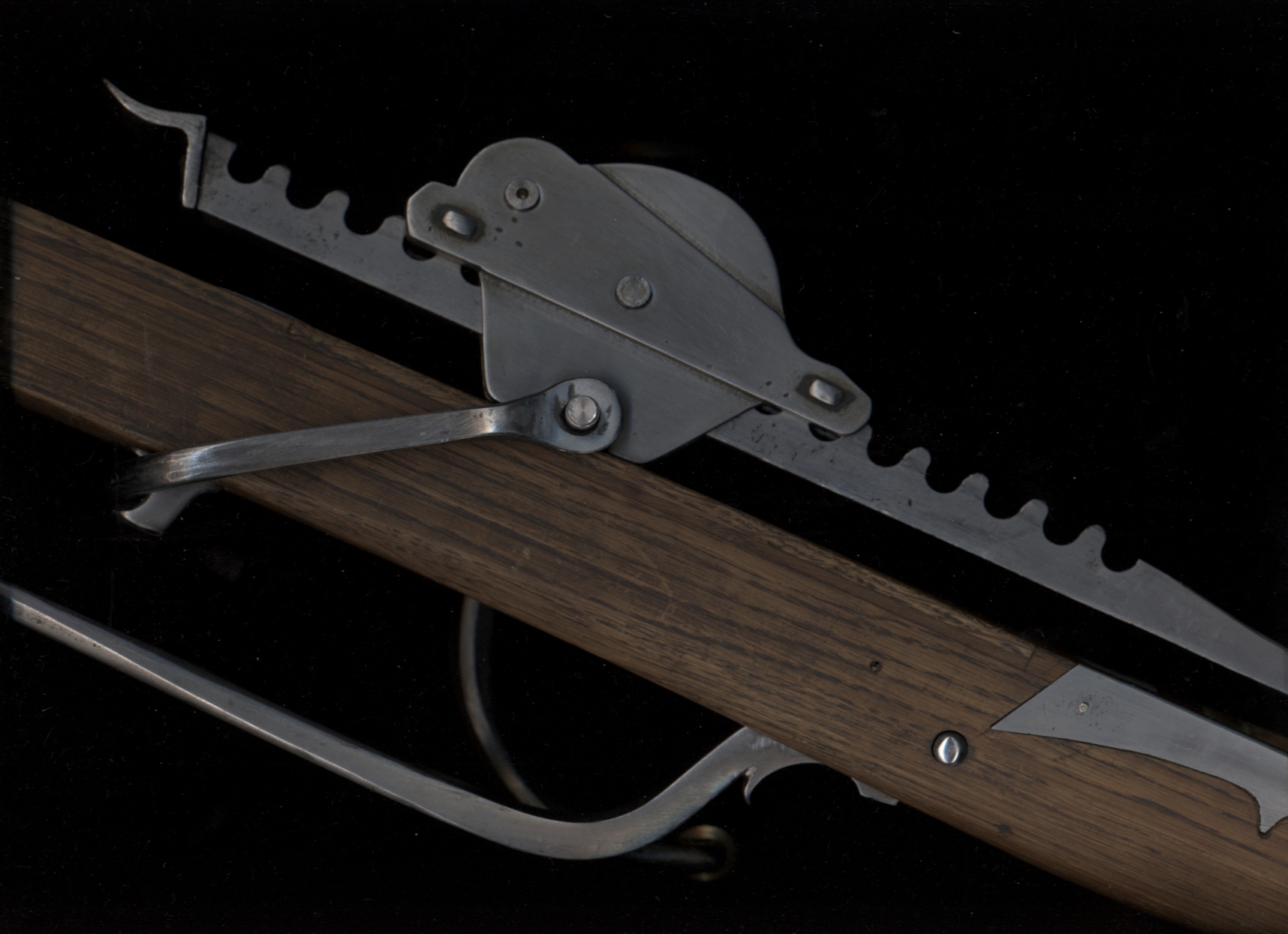

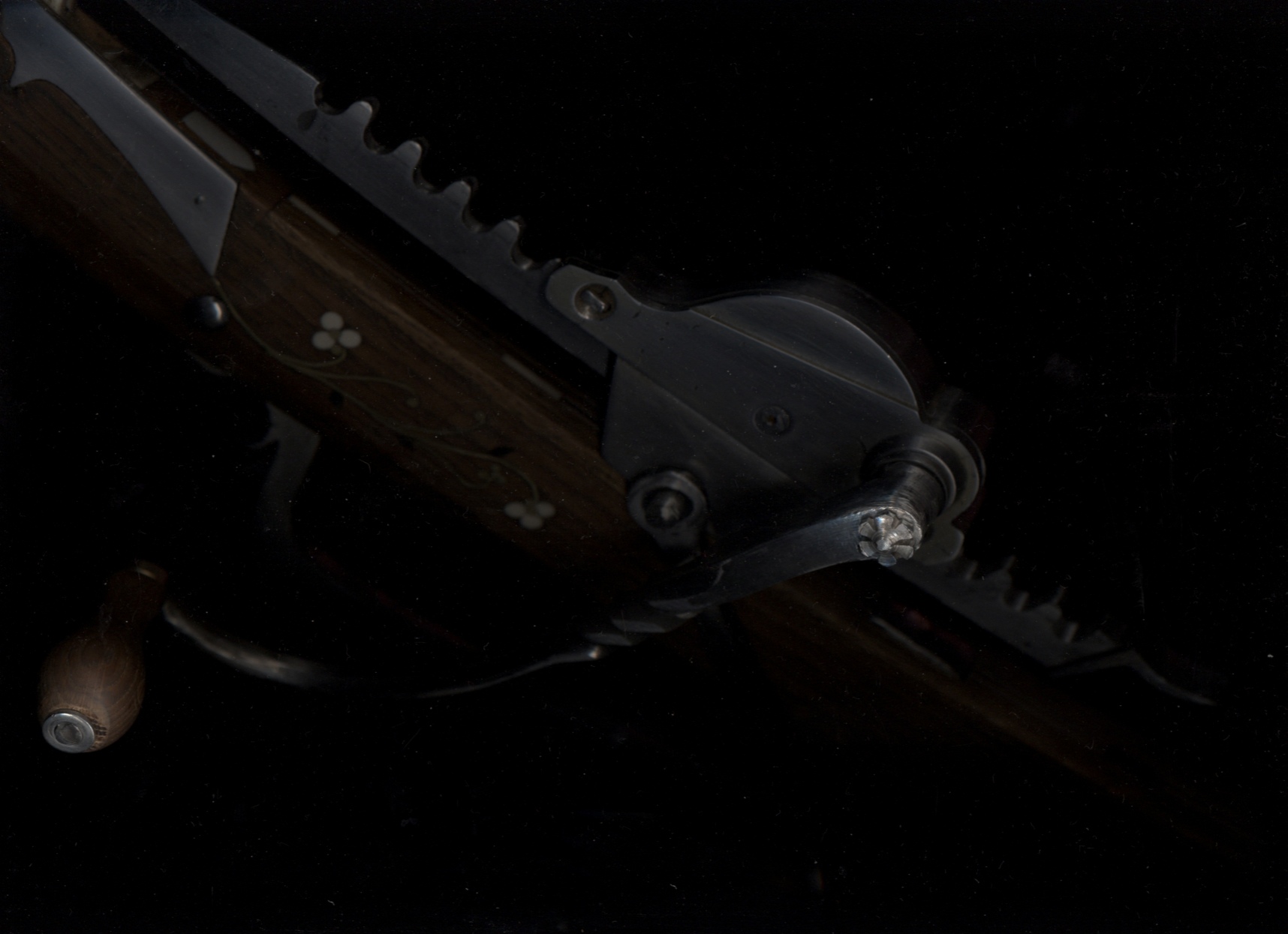

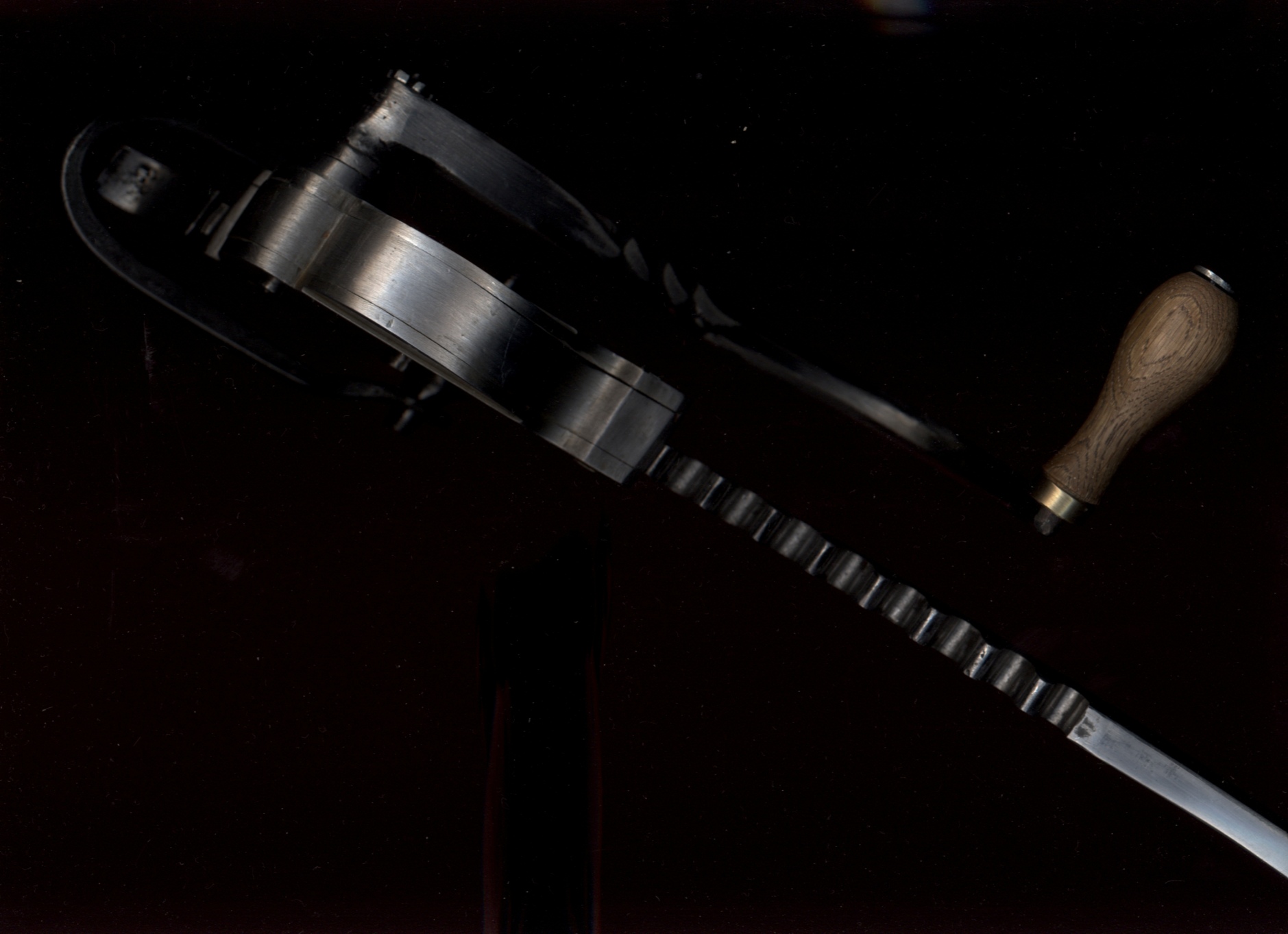

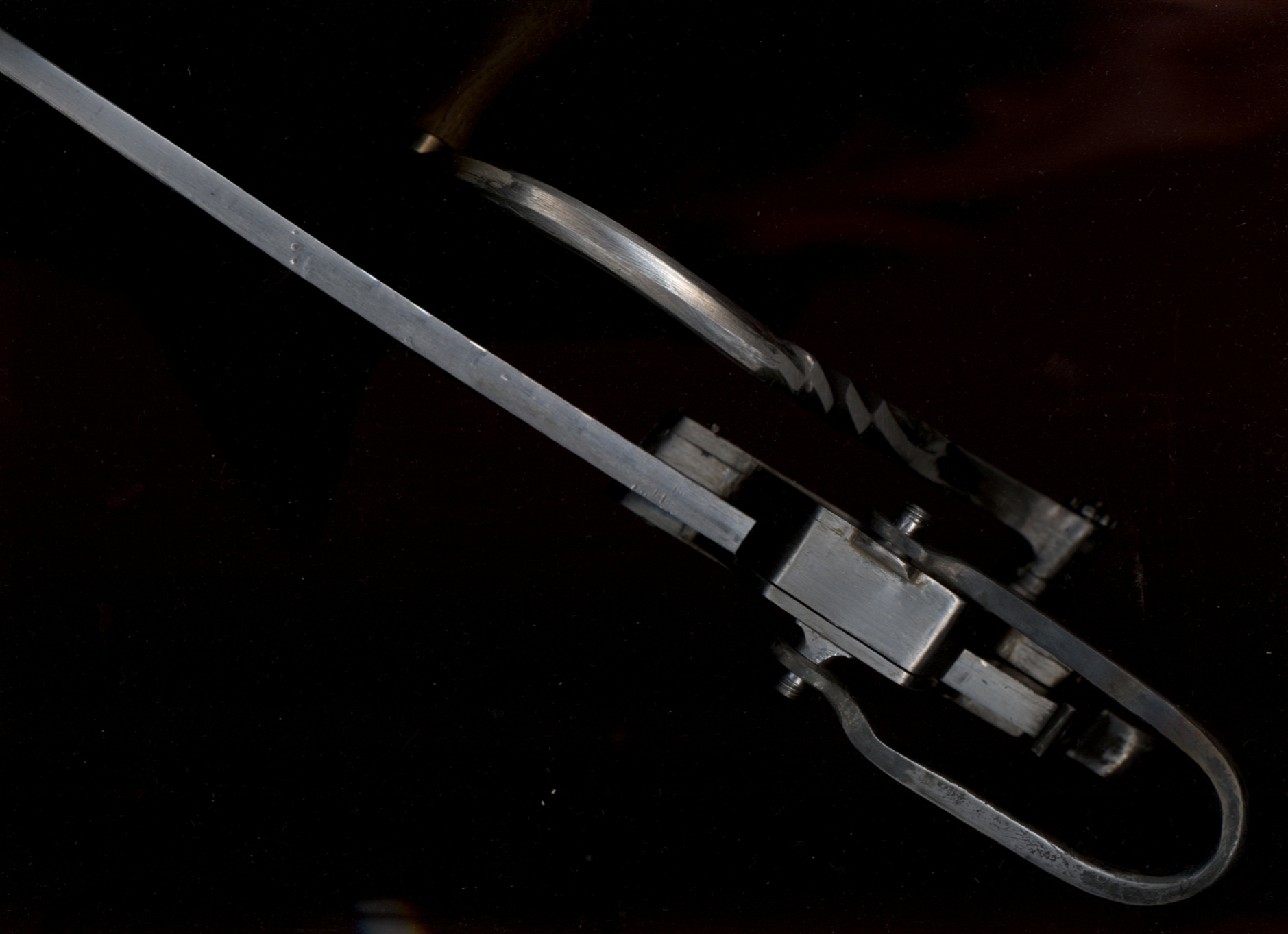

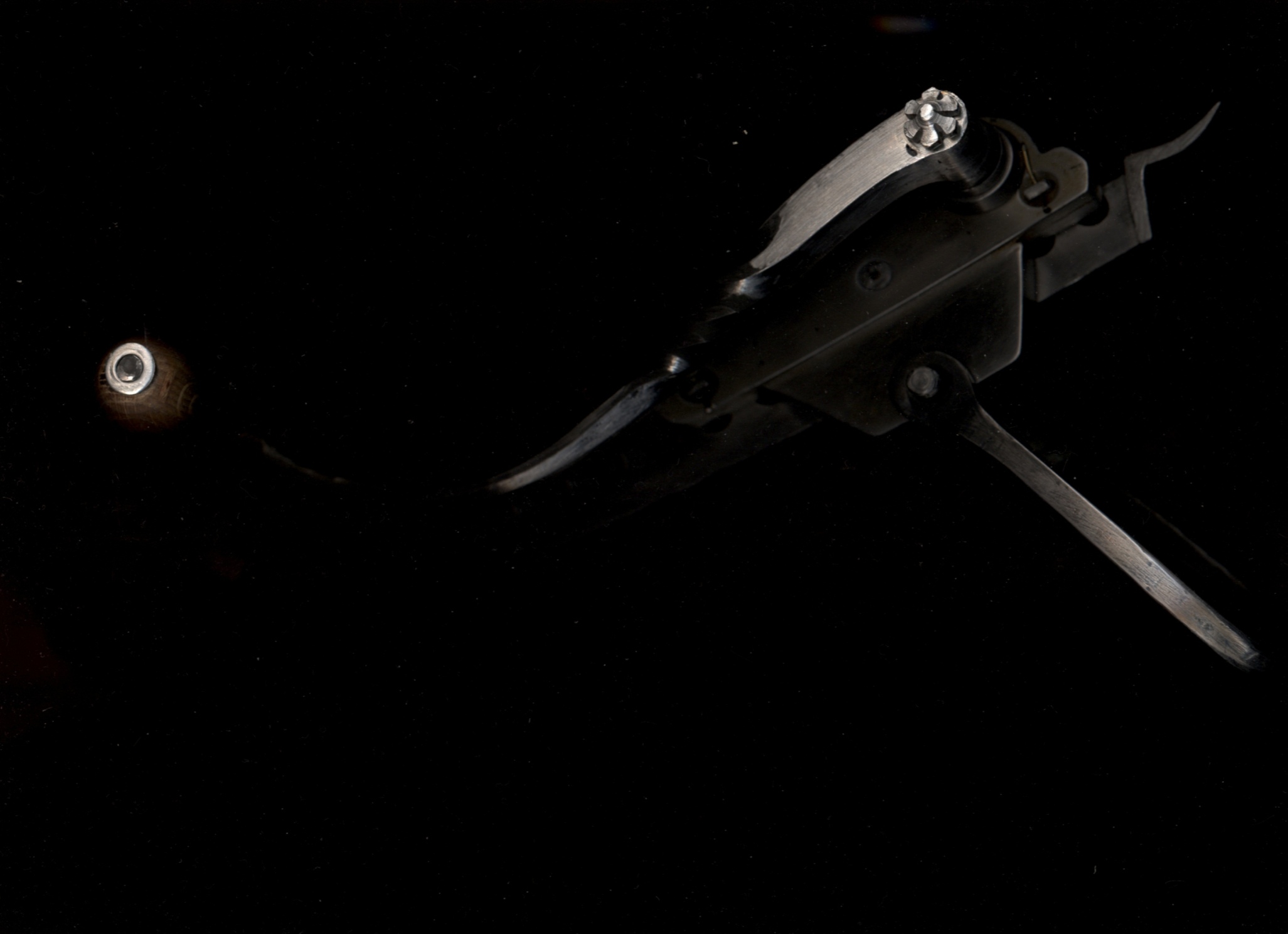

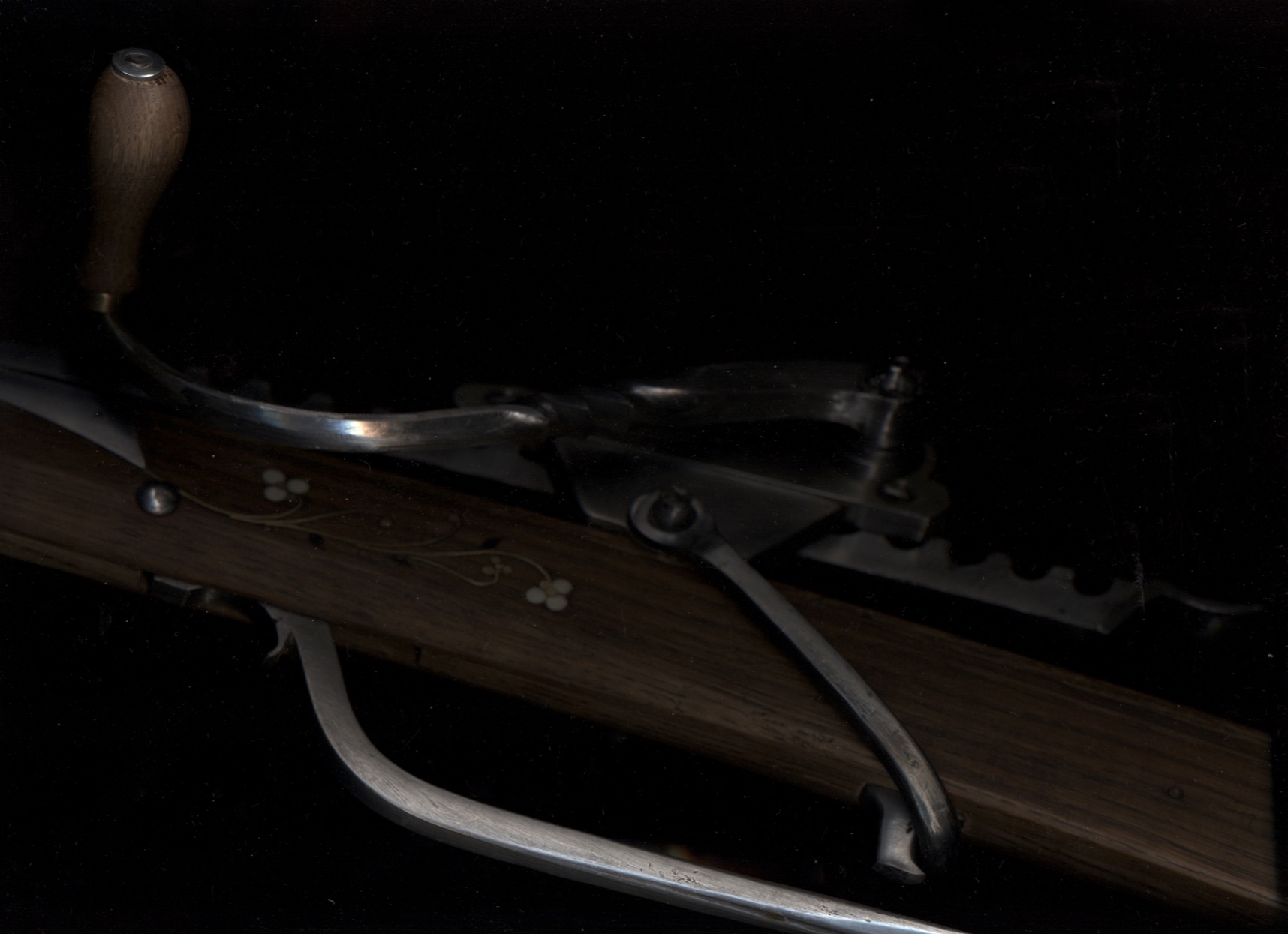

Как обещал - выкладываю еще картинки по вороту
Теперь о ТТХ. Они следующие:
Длина рейки - 410мм;
Ее сечение - 12х20мм;
Зуб/просвет/глубина - 6/9/9;
Просвет между когтями - 40мм;
Длина/высота/толщина корпуса - 105/70/36мм;
Длина рукояти - 180мм;
Общий вес машинки - 1520г.

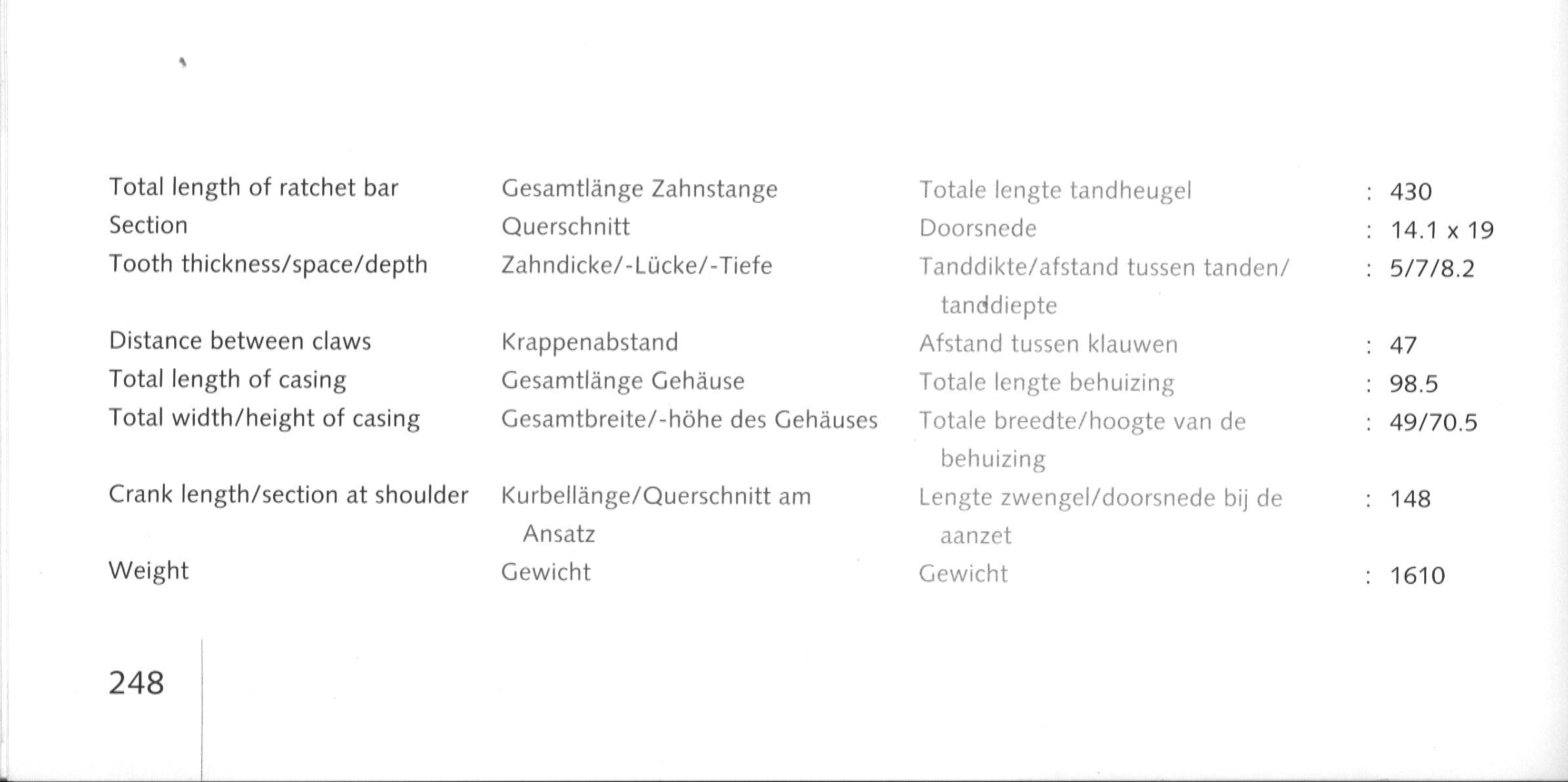

(Как видите, несколько отличается от прототипа из голландского каталога, но не намного
)
Далее:
Средний диаметр большой шестерни - 58мм, 24 зуба;
Средний диаметр малой шестерни - 23мм, 3 зуба;
Средний диаметр рукояточной шестерни - 18мм, 4 зуба.
(Классика, господа
)
Передаточное число по
Шокареву:
N=58х(180х2)/18х23=50,4
Очень похоже на правду, по ощущениям, на ручку приходится усилие примерно килограмма три, что вполне соответствует силе натяжения на орехе в 147кг...
Да, чуть не забыл, арбалет взводится за неполные 14 оборотов рукояти, т.е. довольно быстро, вполне сравнимо с английским воротом.
И еще. Может, у кого-то, совершенно случайно
, есть
информация по кранекенам Франции или Италии?
Изменено: Diadia Sam, 06 Май 2010 - 07:06
"Подскажите, как изготовить атомную бомбу в домашних условиях? Желательно недорого и по-быстрому, часа за полтора. Хорошо бы использовать старые игрушки, у меня их много..." (С)
, буду весьма признателен за любую дополнительную информацию по испанским воротам - ее просто до обидного мало
, а так же за любые советы по конкретно этому изделию
