68 ответов в теме

[SkogTroll]

Подвижные сегменты, Юра, означает, не приклепанные один к другому намертво, и даже не приклепанные на шарнир, а крепящиеся друг к другу посредством средней жесткости кожанного ремня, вернее трех-четырех ремней.

[glin ivan]

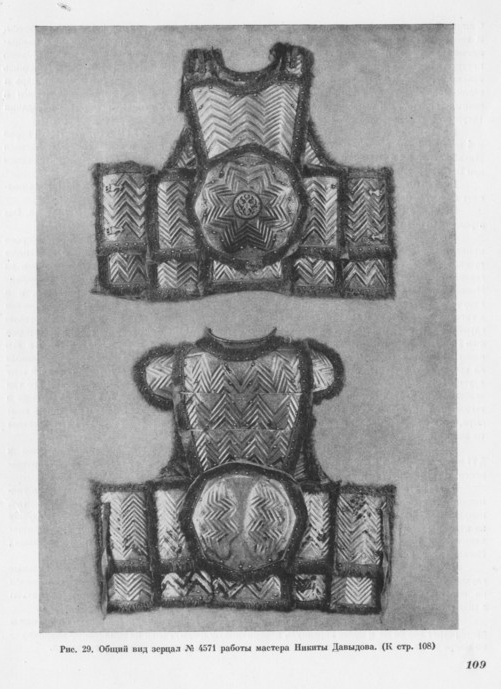

Вот ещё встретил пару фото только другого зерцала.
С уважением.

Прикрепленные миниатюры

•
•

[Yuriy]

Подвижные сегменты, Юра, означает, не приклепанные один к другому намертво, и даже не приклепанные на шарнир, а крепящиеся друг к другу посредством средней жесткости кожанного ремня, вернее трех-четырех ремней.

Ну, хоть убей, ремешков я там не вижу…

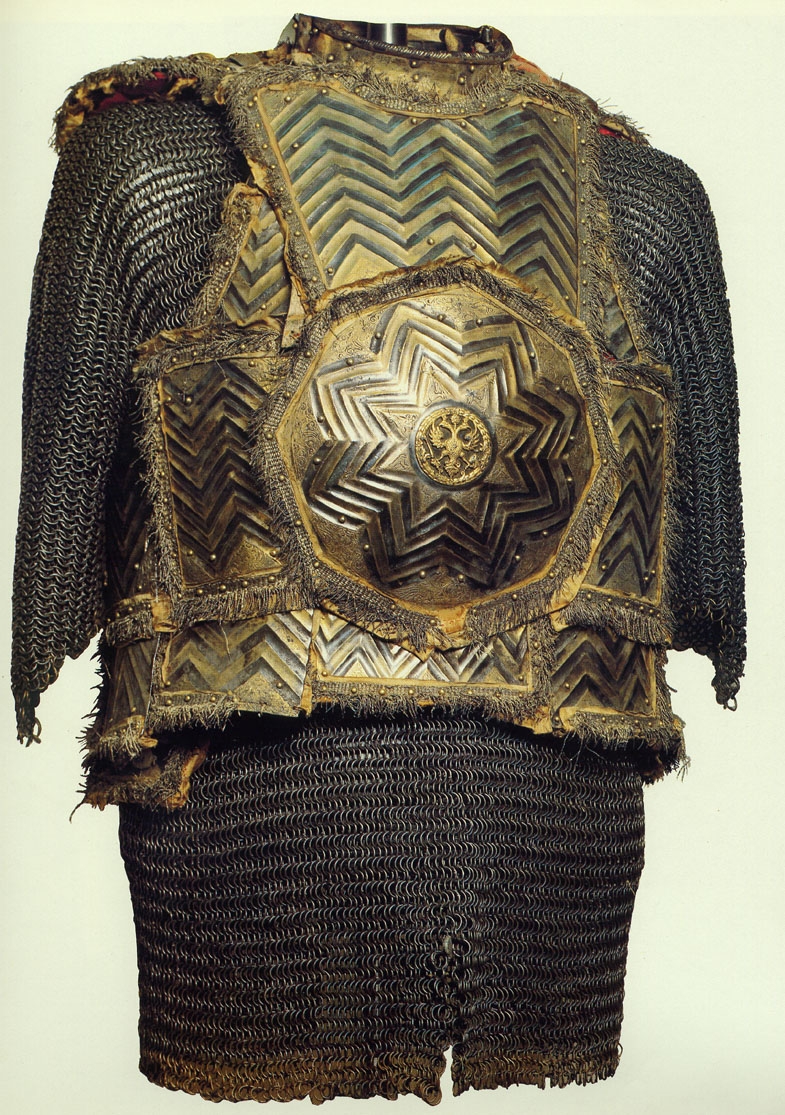

Прикрепленные миниатюры

•

[Yuriy]

Юр, конкретизируй вопрос - он слишком общий.

Что значит слишком общий? Ты мне указал на матчасть, и предложил обратить внимание на зерцало, которое сейчас на воеводе. Вот я и спрашиваю, что там указывает на подвижный воротник?

[SkogTroll]

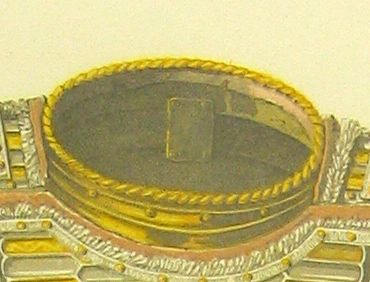

\\ Ну, хоть убей, ремешков я там не вижу…
прямо по центру прорисован ремешок.

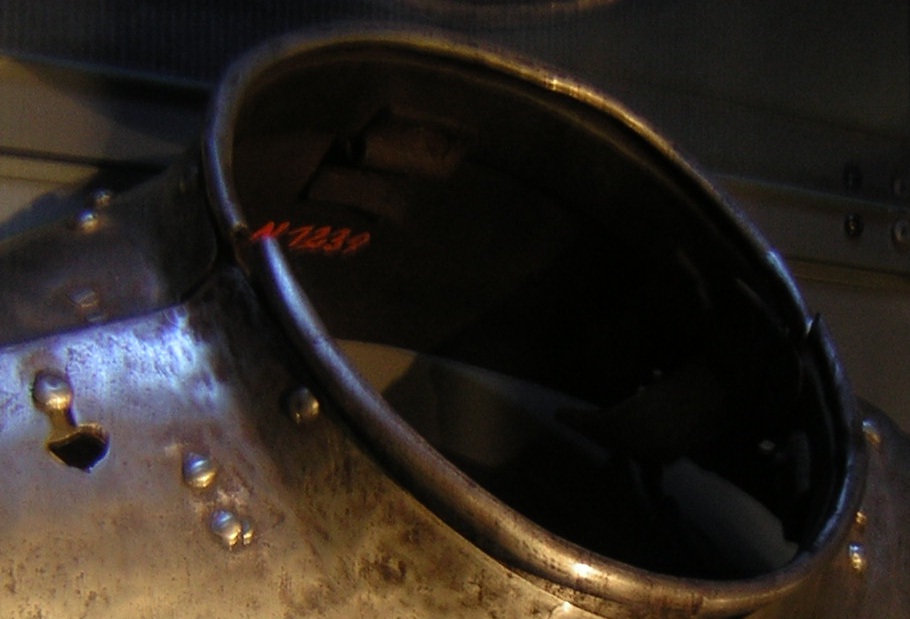

вот как этот ремешок выглядит в жизни

Прикрепленные миниатюры

•

[Yuriy]

И где там ремешок? Может я слепой? Или такая темная фото? Укажи стрелкой хотя бы…

[SkogTroll]

Ремешок там по виден по центру задней пластины.
Если картинку увеличить, или например сохранить на винт и увеличить хотя бы средствами обычного картинкооткрывателя винды- видно не только, что это ремешок, видна даже складка на нем от смещения пластины.

[Yuriy]

Определенно что-то есть, но что, по такому качеству, я бы однозначно утверждать не стал бы…

[SkogTroll]

Юра, у тебя монитор жк? а в комнате светло?
попробуй пригасить свет и переместить картинку в нижнюю часть экрана.
там все видно, к тому же такой же ремешок есть на 10 тысячах других аналогичных предметов.
Эта картинка была первой попавшейся под руку...

[alrik]

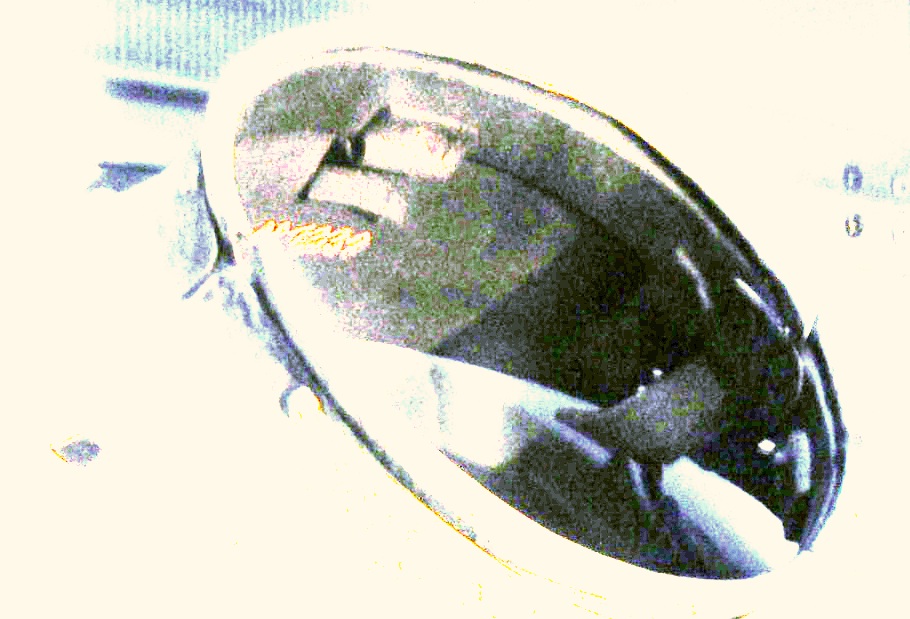

Обработал картинку.
Так видно ?

Прикрепленные миниатюры

•
•

[Yuriy]

Юра, у тебя монитор жк? а в комнате светло?
попробуй пригасить свет и переместить картинку в нижнюю часть экрана.

Сереж, а ты «ОчУмелые ручки» не консультируешь

[Yuriy]

Обработал картинку.
Так видно ?

Серег, спасибо!

Теперь понятно. Но меня смущает два момента;

1)На зерцале, пластина по цвету больше похожа на бронзовую/медную
2)На представленной фотографии, ремень крепится непосредственно к следующему кольцу (основе?), а на зерцале он «перепрыгивает»…

[Repei_Stalingrad]

Сегодня листал Коллекцию Оружейки от издательство Слово.
Там есть фото с полу бока с правой стороны - и вполне проглядывает ошейник и его соединение.
На днях сделаю фотку страницы, в скан не помещается, - вывешу позже.

[Van]

попытка № 3 (№ 1 и 2 пошли в утиль...)
пока без ремешков



«воротник, горже, зерцало» на Яндекс.Фотках

Изменено: Van, 24 Март 2010 - 17:00

[Yuriy]

Хрень полная!
Выше я приводил изображение, в большем разрешении, где видно, что там два сегмента, не более…

[SkogTroll]

так слишком высокое будет, шее будет очень неприятно....

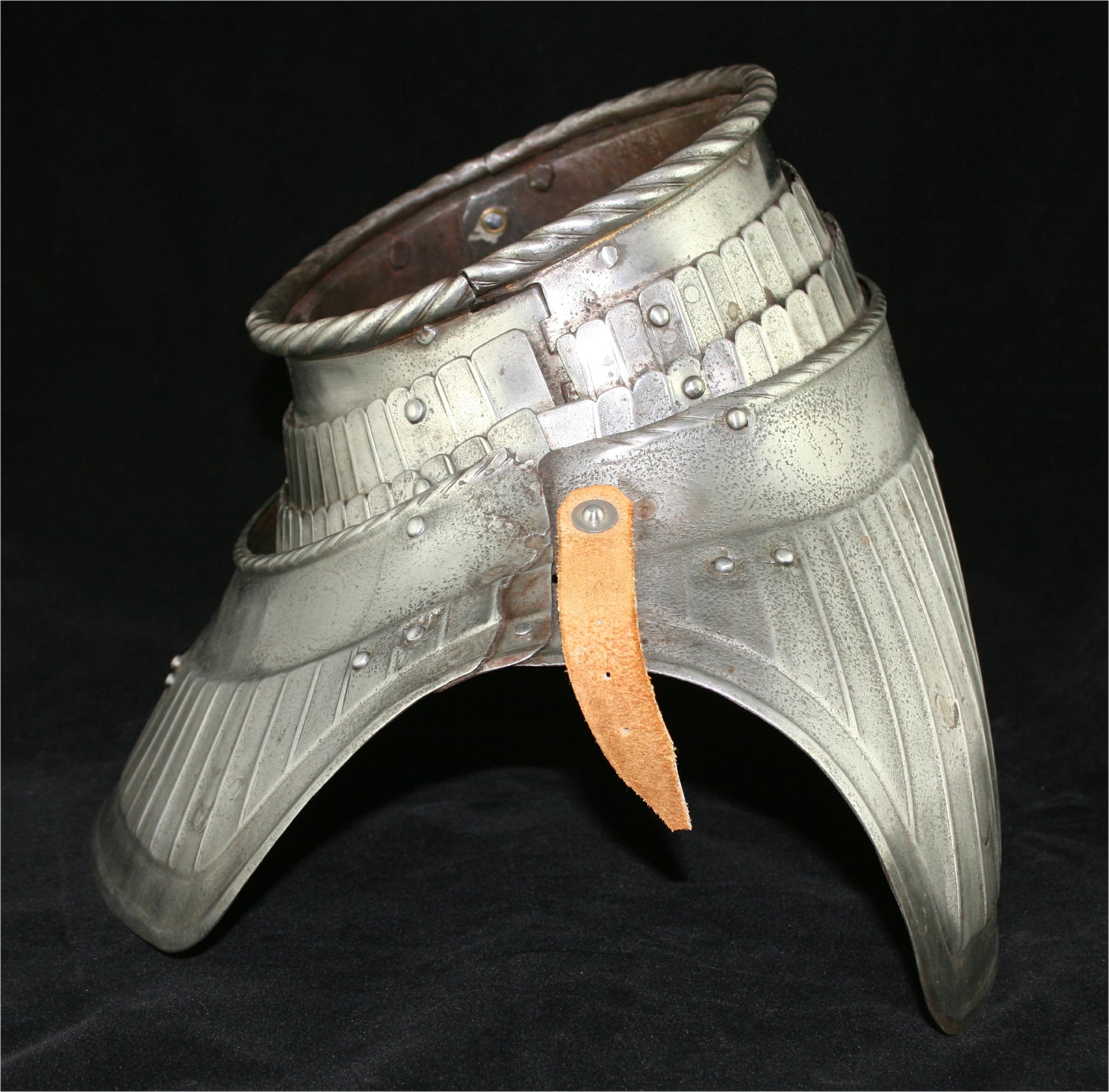

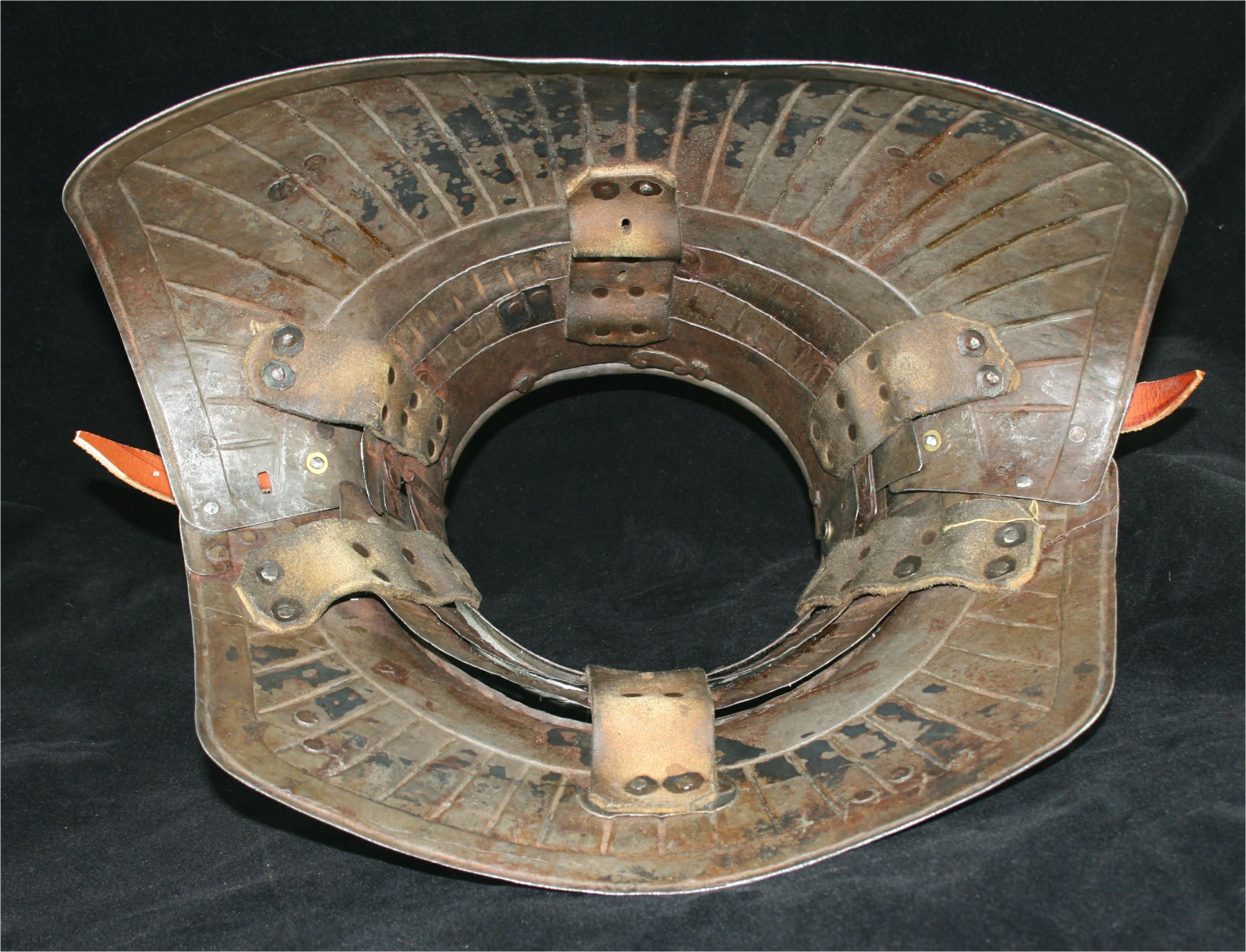

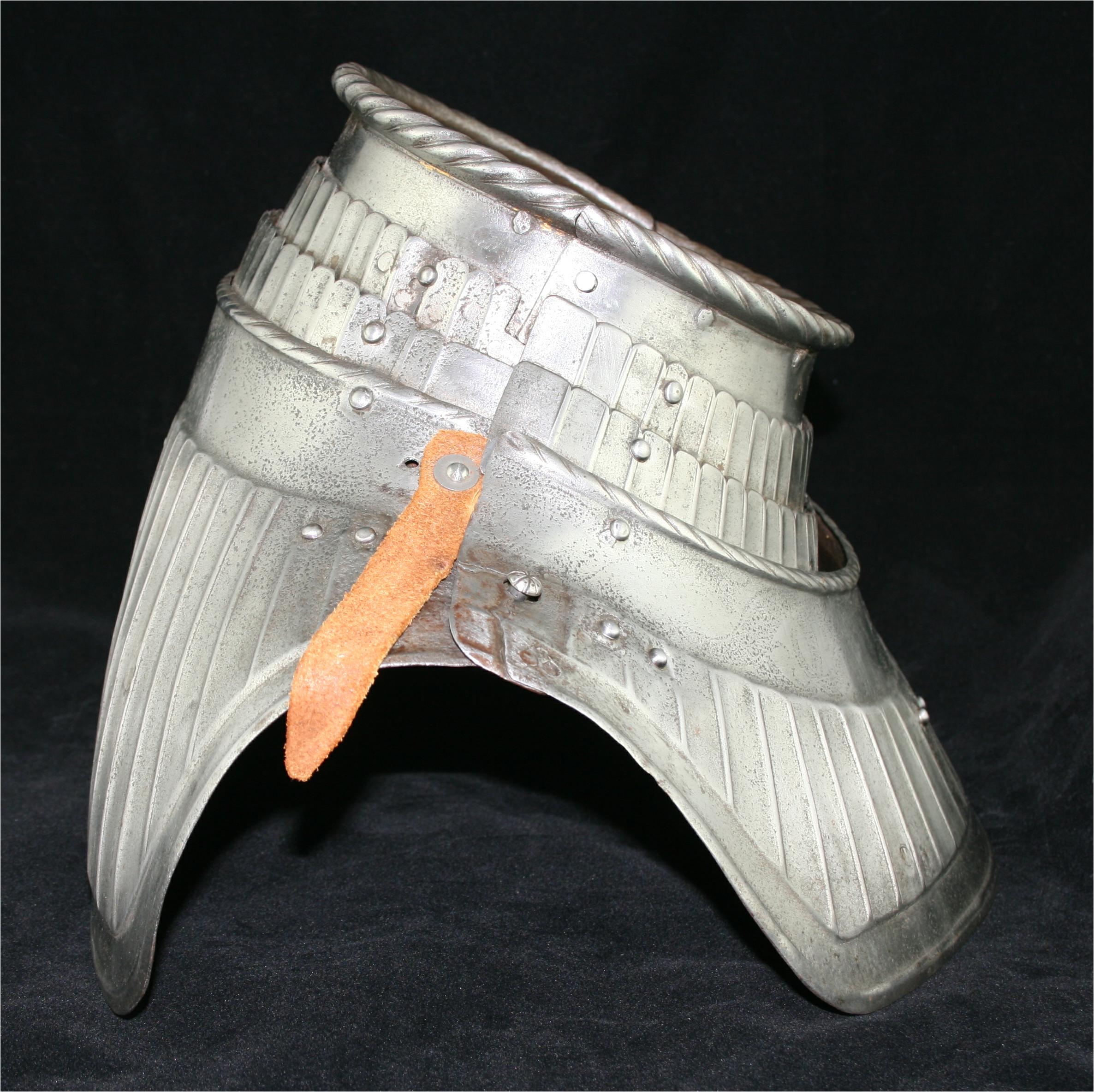

[glin ivan]

А для Заподной Европы в самый раз

Прикрепленные миниатюры

•
•
•

[SkogTroll]

У ЗЕ образца точный подгон к шее- поглядите, снизу шире, сверху уже. у представленного здесь новодела- труба одинакового сечения. при опускании головы это дело будет складываться не очень сильно, в отличии от максимиллиановского горжета, где опустится все очень значительно, особенно важна конструкция нижней самой пластины....

[glin ivan]

Да конечно Вы совершенно правы, сужение должно быть обязательным для обеспечения максимального хода пластин. Я имел в виду общую высоту ворота горжета, для ЗЕ она вполне приемлемая (есть и выше).
С уважением Иван

[Kniaz Vladimir]

Проблема в том, что и тот кто делает и те кто обсуждают не занимались профессионально железом ЗЕ и железом Востока одновременно. Поэтому не понимают что, как и зачем сделано. Объясню. 1. Нашейная часть сдлана по принципу горже - для того чтобы носить на нем основной зерцальный доспех. Горже должно идеально сидеть на теле - тогда достигается равномерное распедлени веса доспеха на тело, а не не две ключицы, когда это сильно затрудняет подъем руки. И его прямое назначение - облегчение ношения, а не защита шеи воротником - стойкой. Да, это горже, видимо для удобства ношения, хранения и одевания посредством ремней соединено с верхними деталями зерцала. 2. Зерцало все собрано на ремнях по определенной схеме и очень точно посажено по фигуре(родное зерцало). Спина действительно сегментная, а не из одной пластины -- иначе его просто очень не удобно будет в носке при такой общей конструкции. 3. Техника выполнения чеканки на пластинах принципиально другая чем на фото. Мастер делает ребра путем их поднятия чеканом над общим фоном, а нужно опускать фон и формировать ребра. В результате рельеф родного зерцала как небо и земля отличается от того, что на фото. Очень странно, что на это никто не обратил внимания. Ну, про колличество и пропорциональное совпадение - вообще молчу, мастер видимо такой цели перед собой просто не ставил. И очень не понятно, почему Юра на это внимания не обратил.. Эпоха не твоя, Юр?
